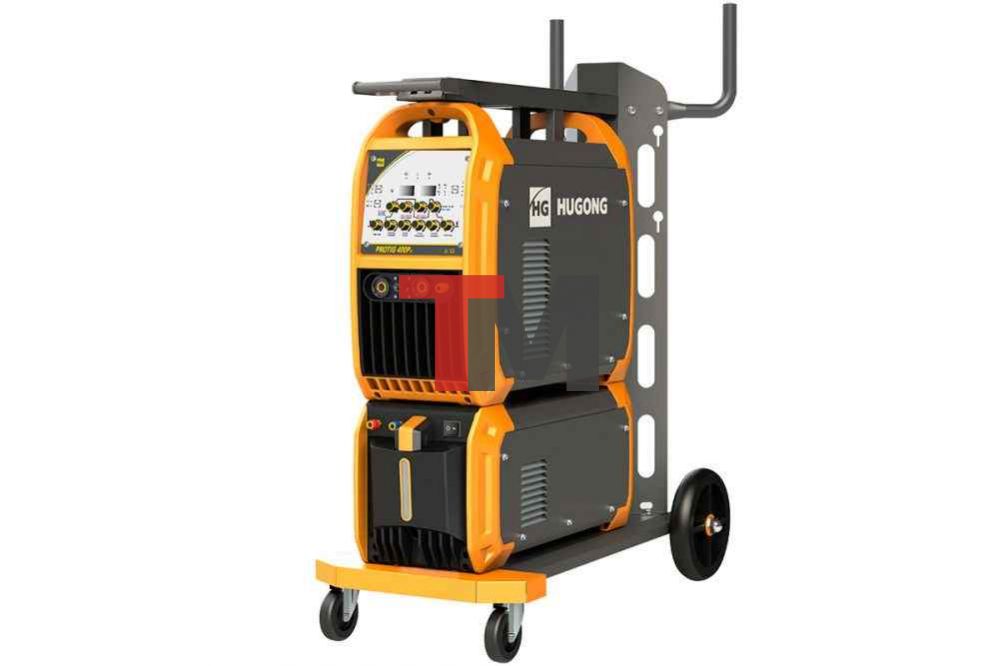

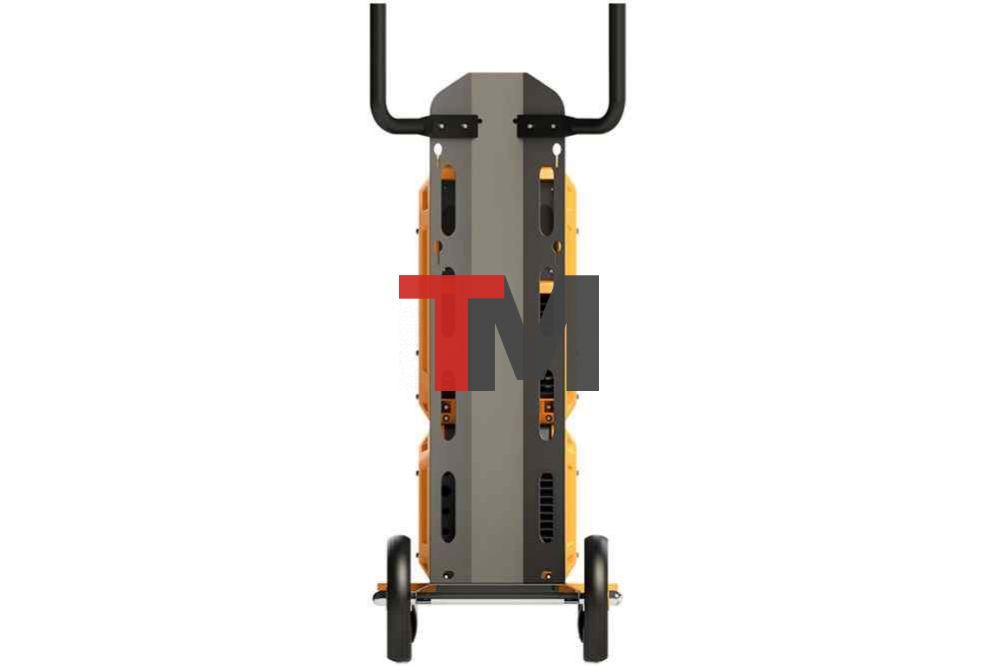

Аппарат аргонодуговой сварки HUGONG PROTIG 400P III

HUGONG PROTIG 400P III - промышленный, профессиональный, мощный и надежный аппарат. Предназначен для аргонодуговой сварки постоянным током (DC), импульсной (DC Pulse) сварки, а так же для ручной дуговой сварки (MMA).  Является  одним из самыми инновационных, высокопроизводительных  и технологичных  аппаратов для ТИГ сварки. Полная циклограмма сварки, интуитивно понятный интерфейс, богатый функционал и возможности. Аппарат позволяет быстро и качественно сваривать изделия из  черных, нержавеющих сталей а так же титана.

Благодаря полному контролю над сварочным циклом возможно снизить зону термического влияния и повысить качество шва.  Аппарат имеет защиту от перегрузки, обеспечивая высокий уровень безопасности и надежность устройства.

Станция охлаждения и тележка уже идут в комплекте.



РЕЖИМЫ СВАРКИ:

Режим TIG DC - Для сварки углеродистых, нержавеющих сталей и их сплавов, постоянный сварочный ток.

Режим TIG DC Pulse  - Импульсный режим с низкой частотой идеально подойдет для сварки тонкого металла. С высокой частотой - подойдет для односторонних и двусторонних швов при сварке металлов большой и средней толщины, постоянный импульсный сварочный ток.

Режим MMA - Для работы со штучными электродами с различным видом покрытия: кислым, основным, рутиловым. Регулируемый Горячий старт и Форсаж дуги.

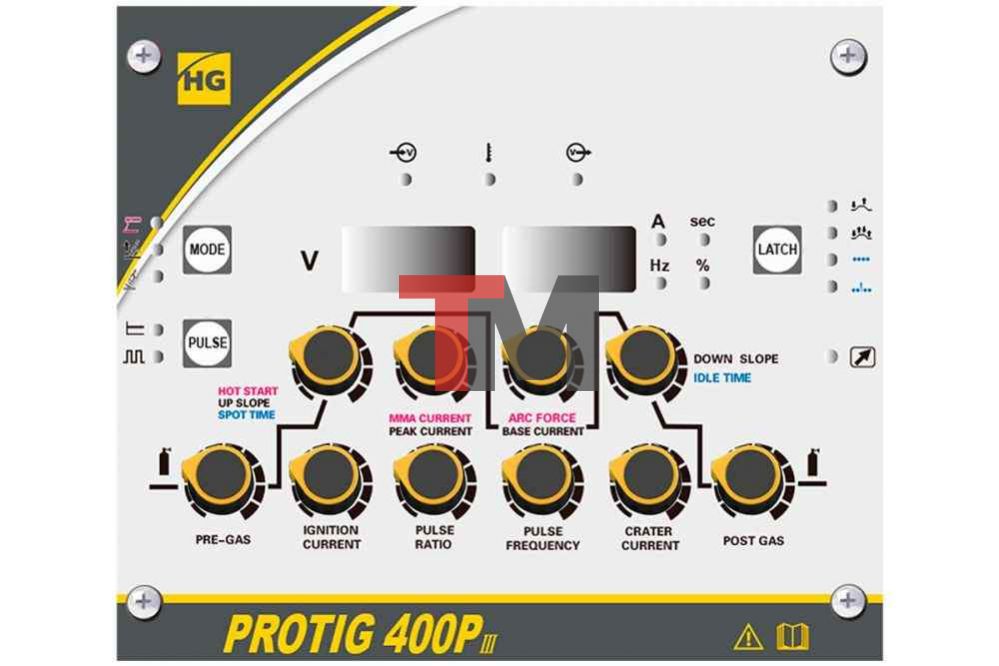

Циклограмма сварочного процесса

PREGAS- Время предпродувки газом до сварки.

IGNITION CURRENT - Стартовый ток.

UP SLOPE - В режиме TIG - время нарастания тока со стартового до рабочего.

HOT START - В режиме ММА - регулировка тока горячего старта.

SPOT TIME - В режиме точечной сварки - установка времени на сварку одной точки.

MMA CURRENT - Сварочный ток в не импульсном режиме MMA и TIG

PEAK CURRENT - Пиковый ток в импульсном режиме PTIG

BASE CURRENT - Базовый ток (паузы) в импульсном режиме PTIG

ARC FORCE - В режиме ММА - настройка Форсажа дуги.

PULSE RATIO - Скважность импульса

PULSE FREQUENCY - Частота импульса.

DOWN SLOPE - Время спада с рабочего тока до тока заварки кратера.

IDLE TIME - В режиме точечной сварки - установка времени паузы между сваркой точками.

CRATER CURRENT - Ток заварки кратера.

POST GAS - Время постпродувки.


Выбор метода сварки:

• - TIG HF (Аргонодуговая сварка, поджиг дуги высокочастотным разрядом)

• - TIG Lift (Аргонодуговая сварка, поджиг дуги касанием)

• - MMA (Ручная дуговая сварка покрытым электродом)

Выбор режима TIG сварки:

• - Постоянный ток TIG DC
• - Импульсный ток PULSE TIG

Выбор режима работы горелки:

• - 2T

• - 4T

• - Точечный режим

• - Специальный точечный режим

Работа горелки в 2-х тактном режиме

При нажатии кнопки на горелке начинается цикл сварки, отпускаете – заканчивается.

1. 1. Нажимаете на кнопку горелки → срабатывает газовый клапан → начинается предпродувка.

2. 2. Предпродувка окончена → подается сварочный ток.

3. 3. Отпускаете кнопку → сварка прекращается → газ постпродувки подается в зону сварки. Не отводите горелку сразу из зоны сварки, в течении установленного времени будет продолжаться постпродувка шва газом.

4. 4. Газовый клапан закрывается, сварочный процесс окончен.

Работа горелки в 4-х тактном режиме

1. 1. ↓ Нажимаете на кнопку горелки → срабатывает газовый клапан → начинается предпродувка.

2. 2. Предпродувка окончена → подается стартовый ток → зажигается дуга.

3. 3. ↑ Отпускаете кнопку → нарастание тока → сварочный ток.

4. 4. ↓ Нажимаете на кнопку горелки снова → снижение тока в течение заданного времени → заварка кратера на установленном токе.

5. 5. ↑ Отпустите кнопку → сварка прекращается → газ постпродувки подается в зону сварки. Не отводите горелку сразу из зоны сварки, в течении установленного времени будет продолжаться постпродувка шва газом.

6. 6. Газовый клапан закрывается, сварочный процесс окончен.

Работа горелки в точечном режиме.

Регулятором (SPOT TIME) установите время сварной точки. Для начала сварки нажмите кнопку на горелке. Когда дуга автоматически погаснет и закончится постпродувка, отпустите кнопку горелки. Нажмите снова, чтобы начать новый цикл.

Работа горелки в специальном точечном режиме.

Регулятором (SPOT TIME)  установите время сварной точки. Дополнительно регулятором (IDLE TIME) установите время паузы между сварными точками. Нажмите и удерживайте кнопку на горелке. Процесс точечной сварки с паузами продолжится автоматически.

Индикатор подключенной TIG педали

ОСОБЕННОСТИ HUGONG PROTIG 400P III

• • PROTIG 400P III промышленный многофункциональный сварочный аппарат
• • Инверторная технология на базе новейших IGBT транзисторов
• • Сварочные процессы TIG, PULSE TIG, MMA
• • Специальный режим сварки точками
• • Оптимально подходит для сварки углеродистых, низколегированных и нержавеющих сталей
• • Позволяет регулировать весь процесс TIG сварки:
• • Время предпродувки 0.3 - 10 cек, постпродувки 0,5 - 25 сек
• • Время нарастания тока 0 - 10 сек, спада тока 0 - 10 сек
• • Регулируемый стартовый, рабочий и ток заварки кратера
• • Регулируемый пиковый и базовый ток при TIG PULSE
• • Регулировка частоты импульса 0,5 - 250 Гц
• • Регулировка баланса импульса 0% - 100%
• • Регулируемый Горячий старт и Форсаж дуги для MMA сварки
• • Режимы работы горелки 2Т/4Т
• • Выбор типа поджига дуги TIG LIFT / TIG HF
• • Подключения TIG горелки: ток- брс, управление - 2 пин, газ - брс, вода - брс
• • Разъем для подключения TIG педали 5 пин
• • Индикатор сети
• • Встроенная термальная защита
• • Индикатор перегрева
• • Встроенная защита от скачков напряжения
• • Охлаждение с помощью встроенного вентилятора и водяное охлаждение горелки
• • Запатентованная технология
• • Современный дизайн, высокая мощность и производительность
• • Тележка и блок водяного охлаждения в базовой комплектации
• • Поставляется в собранном, готовом к работе виде

ОБЛАСТИ ПРИМЕНЕНИЯ HUGONG PROTIG 400P III :

• - Ремонт автомобилей (кузовные, дисковые, радиаторов, трубок кондиционера)

• - Машиностроение

• - Судостроение

• - Авиастроение

• - Ремонт и восстановление деталей

• - Строительство

• - Гаражные, дачные, мастерские работы

• - Нефтегазовая отрасль

• - Металлургическая промышленость

• - Мостовые конструкции

• - Сантехнические работы

• - Строительство трубопроводов

• - Пищевая промышленность

КОМПЛЕКТ ПОСТАВКИ HUGONG PROTIG 400P III

• • Инверторный сварочный аппарат
• • Сетевой кабель 2 м
• • Тележка с площадкой под газовый баллон
• • Блок водяного охлаждения
• • Кабель с клеммой заземления, 3 м
• • Горелка HG WP-18, 4м с водяным охлаждением
• • Комплект ЗИП к горелке
• • Газовый шланг
• • Руководство по эксплуатации
• • Гарантийный талон

ГАРАНТИЯ БЕЗОПАСНОСТИ

Оборудование изготовлено в соответствии с требованиями Европейского стандарта EN 60974-1:2012 к конструкции и безопасности источников питания дуговой сварки. Соответствует требованиям технического регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

КОНТРОЛЬ КАЧЕСТВА

Более 160 инженеров трудятся в лаборатории, занимающейся исследованиями и разработками. Компания Hugong использует в производстве только инновационные технологии, работает по стандартам ISO и имеет сертификаты ISO9001:2008, ISO 14001:2008 и OHSAS 18000:2007. Оборудование соответствует требованиям мировых стандартов и имеет сертификаты EAC, НАКС, CCC, CE, GS, ROHS, SAA, REACH, CSA, UL, VDE, SASO и другие.

HUGONG В РОССИИ

• • Все сварочное оборудование Hugong завозится в Россию официально, декларация соответствия находится в приложенных файлах.

• • Оборудование комплектуется инструкцией по эксплуатации на русском языке, а так же именным гарантийным талоном.

• • Гарантия на сварочное оборудование Hugong составляет 24 месяца, а срок службы составляет 10 лет,  в случае поломки или неисправности оборудования, просим Вас обращаться в официальные сервисные центры, указанные во вкладке: ГДЕ КУПИТЬ.

• • Сервисная сеть охватывает все регионы России. Владельцы аппаратов Hugong  получают качественный и быстрый сервис (оригинальные запчасти и расходники) в своём регионе от авторизованных специалистов.

• • Благодаря многочисленным отзывам наших партнеров, заказчиков оборудования, компания ГК ТСС расширяет и усовершенствует модельный ряд оборудования Hugong, решая сложные задачи наших клиентов.



ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Инструкция - Руководство по эксплуатации скачать
